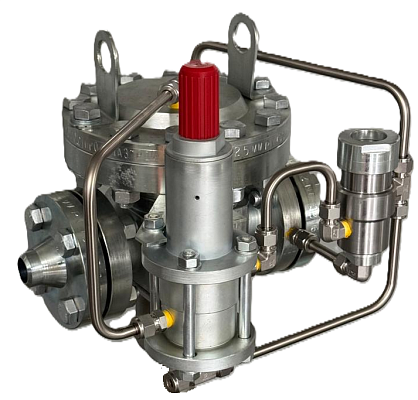

Регуляторы давления газа типа РД-(М)-100 применяются на объектах магистральных газопроводов (газораспределительных станциях, компрессорных станциях и др.).
Принцип действия основан на компенсации сил, действующих на чувствительный элемент — мембрану. Для перемещения клапана регулирующего органа используется сила, возникающая на чувствительном элементе от изменения выходного давления.
Регуляторы типа РД-М-100 выпускаются по ТУ 4218-009-72546957-2016 и имеют следующие характеристики:
| Наименование параметра | Исполнения регуляторов | |||||||||||
| РД-(М)-64/25 | РД-(М)-64/40 | РД-(М)-64/50 | РД-(М)-64/80 | РД-(М)-64/100 | РД-(М)-64/150 | РД-(М)-100/25 | РД-(М)-100/40 | РД-(М)-100/50 | РД-(М)-100/80 | РД-(М)-100/100 | РД-(М)-100/150 | |
| DN, мм | 25 | 40 | 50 | 80 | 100 | 150 | 25 | 40 | 50 | 80 | 100 | 150 |
| Масса, кг | 45 | 80 | 100 | 202 | 245 | 375 | 45 | 80 | 100 | 202 | 245 | 375 |
| PN, МПа (кгс/см) | 6,4 (64) | 10,0 (100) | ||||||||||
| Рабочая среда | Природный газ по ГОСТ 5542-87 с температурой −30...-40°С | |||||||||||
| Верхний предел настройки, МПа (кгс/см) | 1,2 (12) или 4,0 (40) | |||||||||||
| Нижний предел настройки, МПа (кгс/см) | 0,1 (1,0) или 1,2 (12) | |||||||||||
| Тип присоединения к трубопроводу | Фланцевый по ГОСТ 12821-80 исполнение 3 | |||||||||||
| Установочное положение на трубопроводе | Вертикальное на горизонтальном трубопроводе | |||||||||||
| Допустимые колебания выходного давления |
±5% номинального значения при колебаниях входного давления ±25%; |
|||||||||||
| Средний срок службы регулятора лет, не менее | 30 | |||||||||||
